Retubing Epavorator Shell & Tube

Retubing Evaporator Shell & Tube adalah layanan pemeliharaan di mana tabung-tabung dalam evaporator jenis shell & tube diganti atau diperbaiki untuk memulihkan kinerja sistem pendinginan. Evaporator shell & tube adalah komponen vital dalam sistem HVAC (Heating, Ventilation, and Air Conditioning) serta sistem pendinginan industri yang digunakan untuk mentransfer panas antara refrigeran dan air atau cairan lainnya. Ketika tabung-tabung dalam evaporator ini mengalami keausan, korosi, atau kebocoran, retubing diperlukan untuk menjaga efisiensi dan mencegah kerusakan lebih lanjut. Berikut adalah deskripsi lengkap layanan Retubing Evaporator Shell & Tube:

1. Pemeriksaan Awal (Initial Inspection)

Sebelum retubing dilakukan, teknisi akan melakukan pemeriksaan menyeluruh terhadap evaporator shell & tube untuk menentukan kondisi tabung serta mengidentifikasi masalah yang ada. Langkah-langkah utama dalam pemeriksaan ini meliputi:

• Pemeriksaan visual: Memeriksa secara visual kondisi tabung untuk melihat tanda-tanda korosi, erosi, atau keausan yang signifikan.
• Uji kebocoran: Dilakukan untuk mendeteksi adanya kebocoran di dalam tabung yang dapat menyebabkan menurunnya efisiensi pendinginan.
• Uji tekanan: Untuk memastikan apakah tabung-tabung masih dapat menahan tekanan operasional atau sudah mengalami penurunan kemampuan struktural.

Setelah inspeksi, keputusan diambil apakah hanya sebagian tabung yang perlu diganti atau keseluruhan tabung harus diretrofit.

2. Pembongkaran Evaporator (Evaporator Disassembly)

Setelah pemeriksaan, evaporator akan dibongkar untuk mengakses tabung-tabung di dalamnya. Tahapan pembongkaran meliputi:

• Mengosongkan refrigeran dari sistem untuk memastikan keamanan selama proses kerja.
• Membuka penutup ujung (end covers) dari evaporator untuk mengakses tabung-tabung.
• Melepaskan bagian-bagian yang terhubung, seperti pipa atau koneksi refrigeran, agar proses retubing dapat dilakukan tanpa hambatan.

Pembongkaran ini dilakukan dengan hati-hati untuk menghindari kerusakan pada komponen lain, seperti shell atau tube sheet.

3. Penghapusan Tabung Lama (Old Tube Removal)

Setelah evaporator dibongkar, tabung-tabung yang rusak atau aus akan dilepaskan. Proses ini dapat dilakukan dengan alat-alat khusus seperti puller atau ekspander tabung. Beberapa metode yang biasa digunakan dalam penghapusan tabung adalah:

• Metode tarik (pulling): Tabung ditarik keluar secara mekanis atau hidraulis dari tube sheet.
• Metode pemotongan (cutting): Pada kasus di mana tabung tidak bisa ditarik, bagian-bagian tabung mungkin harus dipotong terlebih dahulu agar bisa dilepaskan.

Proses ini membutuhkan ketelitian agar tidak merusak tube sheet atau komponen lainnya.

4. Pemilihan Tabung Pengganti (Selection of Replacement Tubes)

Setelah tabung lama dilepaskan, langkah berikutnya adalah memilih tabung pengganti yang sesuai dengan spesifikasi evaporator. Faktor-faktor yang dipertimbangkan dalam pemilihan tabung baru meliputi:

• Material tabung: Tabung harus terbuat dari material yang tahan terhadap korosi, erosi, serta perubahan suhu dan tekanan. Material umum yang digunakan termasuk tembaga, kuningan, baja tahan karat (stainless steel), atau paduan nikel.
• Diameter dan panjang tabung: Tabung pengganti harus sesuai dengan dimensi tabung lama agar bisa dipasang dengan sempurna di dalam tube sheet.
• Ketebalan dinding: Ketebalan dinding tabung harus dipilih berdasarkan tekanan operasional dan suhu evaporator.

Pemilihan tabung yang tepat sangat penting untuk menjaga kinerja evaporator dan umur panjangnya.

5. Pemasangan Tabung Baru (Installation of New Tubes)

Setelah tabung pengganti dipilih, langkah selanjutnya adalah pemasangan tabung baru ke dalam evaporator. Proses pemasangan meliputi:

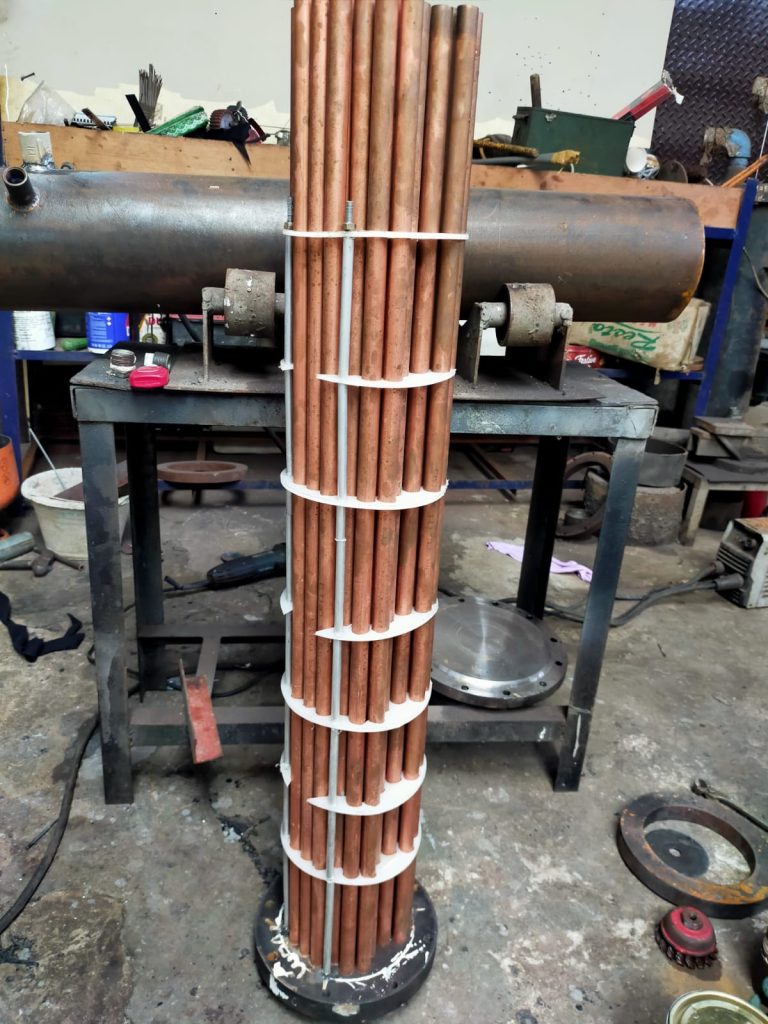

• Penempatan tabung: Tabung baru dimasukkan ke dalam lubang-lubang tube sheet dan diposisikan dengan presisi agar sejajar sempurna.
• Proses ekspansi tabung (tube expansion): Tabung-tabung kemudian diperluas di dalam tube sheet dengan menggunakan alat ekspansi mekanis atau hidraulis. Ekspansi ini bertujuan untuk membuat sambungan yang rapat antara tabung dan tube sheet sehingga tidak terjadi kebocoran saat sistem beroperasi.
• Pengelasan (optional): Pada beberapa kasus, jika evaporator bekerja dengan tekanan yang sangat tinggi, sambungan antara tabung dan tube sheet mungkin memerlukan pengelasan tambahan untuk memberikan kekuatan lebih pada sambungan.

6. Pengujian dan Pemeriksaan Kualitas (Testing and Quality Inspection)

Setelah pemasangan tabung selesai, evaporator harus melalui serangkaian pengujian untuk memastikan bahwa tabung baru berfungsi dengan baik dan tidak ada kebocoran. Pengujian ini meliputi:

• Uji tekanan hidrostatik (hydrostatic pressure test): Evaporator diisi dengan air dan diuji di bawah tekanan yang lebih tinggi dari kondisi operasional normal untuk memastikan tidak ada kebocoran pada sambungan tabung.
• Pengujian kebocoran: Pengujian kebocoran dengan gas juga dapat dilakukan untuk memastikan sistem tertutup rapat dan tidak ada kebocoran refrigeran.

Pengujian ini penting untuk memastikan keandalan evaporator setelah retubing dan memastikan bahwa sistem dapat beroperasi dengan aman dan efisien.

7. Perakitan Kembali Evaporator (Reassembly of Evaporator)

Setelah pengujian berhasil, evaporator akan dirakit kembali. Langkah-langkah yang terlibat dalam perakitan kembali meliputi:

• Pemasangan kembali penutup ujung (end covers) dan sambungan pipa.
• Mengisi ulang refrigeran sesuai dengan spesifikasi yang direkomendasikan.
• Pemasangan ulang isolasi dan perlindungan lain di sekitar evaporator.

8. Komisioning dan Penyerahan (Commissioning and Handover)

Setelah perakitan selesai, evaporator siap untuk dioperasikan kembali. Proses komisioning dilakukan untuk memastikan seluruh sistem bekerja secara optimal. Teknisi akan memastikan bahwa evaporator shell & tube beroperasi dengan kinerja yang diharapkan, termasuk aliran refrigeran yang tepat, transfer panas yang efisien, dan suhu yang konsisten.

Setelah komisioning, pelanggan akan menerima laporan rinci mengenai pekerjaan yang dilakukan, hasil pengujian, dan saran pemeliharaan untuk menjaga kinerja evaporator.

Manfaat dari Layanan Retubing Evaporator Shell & Tube:

1. Peningkatan Kinerja Sistem: Mengganti tabung yang rusak atau aus dapat memulihkan kinerja evaporator, meningkatkan efisiensi pendinginan, dan mengurangi konsumsi energi.
2. Memperpanjang Umur Evaporator: Retubing yang tepat dapat memperpanjang masa pakai evaporator dan menunda kebutuhan penggantian total.
3. Pengurangan Risiko Kebocoran: Mengganti tabung yang mengalami korosi atau retak mengurangi risiko kebocoran refrigeran, yang dapat merusak lingkungan dan menimbulkan biaya perbaikan yang lebih tinggi.
4. Penghematan Biaya: Retubing merupakan alternatif yang lebih ekonomis dibandingkan dengan mengganti evaporator secara keseluruhan, terutama pada unit-unit yang besar.

Kapan Retubing Evaporator Shell & Tube Diperlukan?

1. Penurunan Efisiensi: Ketika kinerja sistem pendingin mulai menurun dan suhu tidak dapat dijaga dengan baik, retubing mungkin diperlukan untuk memulihkan efisiensi.
2. Korosi atau Kebocoran: Jika terjadi korosi pada tabung atau kebocoran refrigeran, retubing sering kali menjadi solusi yang diperlukan.
3. Usia Sistem: Setelah evaporator shell & tube beroperasi selama bertahun-tahun, keausan alami tabung dapat mengharuskan penggantian untuk menjaga kinerja optimal.

Kesimpulan

Layanan Retubing Evaporator Shell & Tube adalah proses penting untuk menjaga efisiensi, keandalan, dan umur panjang sistem pendingin di berbagai aplikasi industri dan komersial. Dengan mengganti tabung yang aus atau rusak, sistem pendingin dapat berfungsi kembali secara optimal tanpa harus mengganti keseluruhan unit evaporator, sehingga menghemat biaya dan memastikan sistem tetap beroperasi dengan aman dan efisien.
