Instalasi Pipa CHWS /CHWR
Instalasi Pipa CHWS/CHWR (Chilled Water Supply and Return) adalah layanan pemasangan sistem perpipaan untuk mendistribusikan air dingin dalam sistem pendingin udara (AC) sentral atau sistem pendingin gedung besar. Sistem ini sangat penting dalam pengelolaan suhu di berbagai bangunan komersial dan industri, seperti pusat perbelanjaan, perkantoran, rumah sakit, dan pabrik. Berikut adalah deskripsi lengkap mengenai layanan Instalasi Pipa CHWS/CHWR:
1. Pengenalan Sistem CHWS/CHWR
- CHWS (Chilled Water Supply): Pipa ini membawa air dingin dari unit pendingin (chiller) ke berbagai unit terminal pendingin seperti AHU (Air Handling Unit) atau FCU (Fan Coil Unit) yang berfungsi untuk menurunkan suhu ruangan.
- CHWR (Chilled Water Return): Pipa ini membawa air yang sudah menyerap panas dari ruangan (setelah melalui AHU/FCU) kembali ke chiller untuk didinginkan ulang.
Sistem ini berfungsi untuk mendistribusikan air dingin secara efisien ke seluruh bangunan dan mendaur ulang air yang telah digunakan.
2. Pemeriksaan Lokasi dan Desain Sistem (Site Inspection and System Design)
Sebelum instalasi dimulai, teknisi akan melakukan survei lokasi untuk memahami tata letak bangunan, kebutuhan pendinginan, serta jalur distribusi yang optimal untuk pipa CHWS dan CHWR. Beberapa aspek yang dipertimbangkan dalam perancangan adalah:
- Kebutuhan Pendinginan: Menentukan berapa banyak air dingin yang dibutuhkan untuk mendinginkan ruangan dengan efektif.
- Jalur Pipa: Menentukan jalur pipa yang paling efisien dan aman, menghindari area yang sulit dijangkau atau yang mengandung peralatan sensitif.
- Kapasitas Pipa: Pemilihan diameter pipa yang tepat sesuai dengan kapasitas air dingin yang perlu dialirkan untuk menjaga tekanan dan aliran yang optimal.
- Koordinasi dengan Sistem HVAC: Sistem pipa harus diintegrasikan dengan peralatan HVAC (Heating, Ventilation, and Air Conditioning) lainnya seperti chiller, pompa, AHU, dan FCU.
3. Pemilihan Material Pipa (Pipe Material Selection)
Pemilihan material pipa sangat penting untuk memastikan keandalan dan daya tahan sistem. Material pipa yang umum digunakan dalam instalasi CHWS/CHWR meliputi:
- Pipa Baja Karbon (Carbon Steel Pipes): Sering digunakan karena kekuatannya yang tinggi dan kemampuan untuk menahan tekanan tinggi. Pipa ini biasanya dilapisi dengan pelindung korosi.
- Pipa Tembaga (Copper Pipes): Digunakan untuk instalasi dengan kebutuhan spesifik, seperti sistem bertekanan rendah atau pada area yang memerlukan ketahanan korosi tinggi.
- Pipa PVC atau CPVC: Untuk aplikasi dengan tekanan atau suhu rendah, pipa PVC atau CPVC sering digunakan karena ringan, tahan korosi, dan mudah dipasang.
Pemilihan material tergantung pada aplikasi spesifik, tekanan operasi, serta suhu air dingin yang dialirkan.

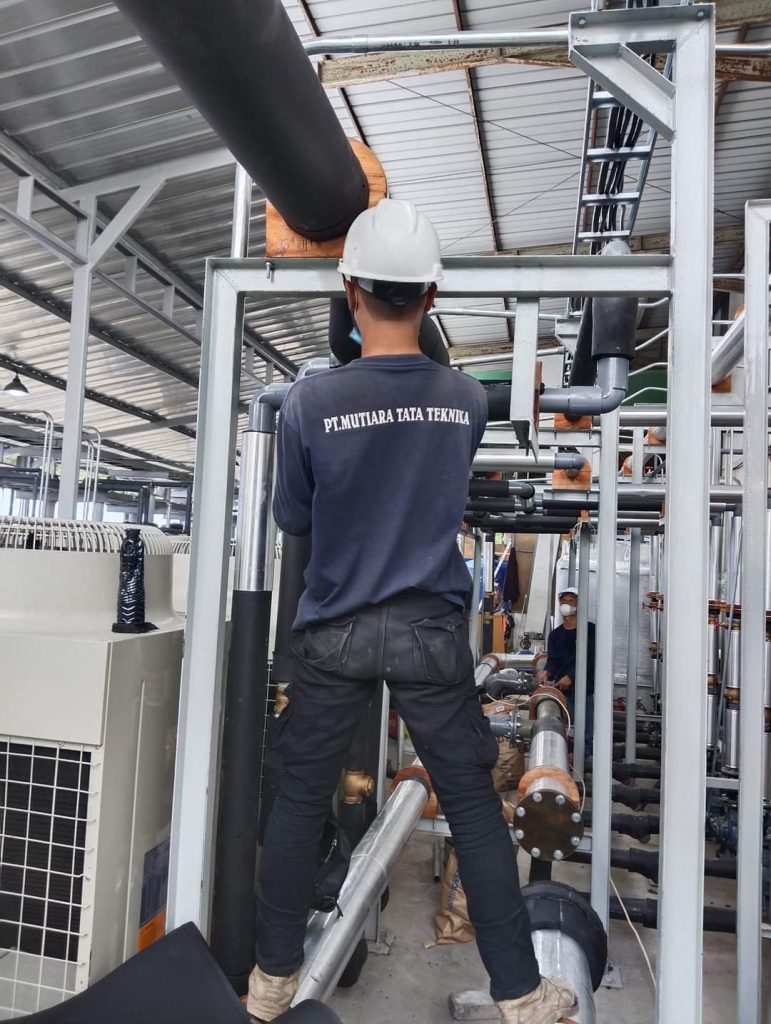

4. Instalasi Pipa (Pipe Installation)
Proses instalasi pipa melibatkan beberapa tahapan penting, antara lain:
Penentuan Jalur Pipa (Route Marking): Setelah desain disetujui, teknisi akan menandai jalur pipa di lapangan untuk memandu instalasi. Pipa harus dipasang di area yang mudah diakses untuk pemeliharaan, namun tetap tidak mengganggu aktivitas di dalam bangunan.
Pemasangan Penyangga (Pipe Supports Installation): Pipa harus ditopang dengan penyangga yang kuat untuk memastikan stabilitasnya. Penyangga pipa juga membantu meredam getaran dan mencegah pipa dari kerusakan akibat beban berat atau ekspansi termal.
Sambungan dan Pengelasan Pipa (Pipe Jointing and Welding): Pipa-pipa dihubungkan dengan menggunakan teknik pengelasan (welding) atau sambungan mekanis, tergantung pada material yang digunakan. Sambungan harus diperiksa dengan ketat untuk memastikan tidak ada kebocoran.
Insulasi Pipa (Pipe Insulation): Setelah pipa dipasang, dilakukan isolasi termal menggunakan bahan isolasi yang tepat (seperti glasswool, rubber foam, atau poliuretan) untuk mencegah hilangnya dingin dari air selama distribusi. Isolasi yang baik juga mencegah kondensasi di luar pipa yang dapat menyebabkan masalah kelembapan atau kerusakan pada struktur bangunan.
5. Pengujian Sistem (System Testing)
Setelah pipa CHWS dan CHWR terpasang, pengujian dilakukan untuk memastikan bahwa sistem berfungsi dengan benar dan tidak ada kebocoran. Pengujian yang dilakukan meliputi:
- Hydrostatic Testing: Pipa diuji dengan mengisi air dan meningkatkan tekanan di atas batas operasi normal untuk memastikan bahwa tidak ada kebocoran pada sambungan atau pipa itu sendiri.
- Air Flow and Pressure Testing: Pengujian tekanan air dan aliran untuk memastikan bahwa pipa dapat mengalirkan air dingin sesuai dengan kebutuhan sistem pendingin.
6. Integrasi dengan Sistem HVAC (Integration with HVAC System)
Pipa CHWS dan CHWR dihubungkan ke chiller dan unit distribusi udara (AHU dan FCU). Pada tahap ini, dilakukan pengaturan kontrol untuk memastikan air dingin didistribusikan dengan efisien ke seluruh bangunan. Teknisi akan mengkalibrasi sistem kontrol dan memastikan sistem bekerja secara otomatis sesuai dengan pengaturan suhu yang diinginkan.
7. Komisioning dan Penyerahan (Commissioning and Handover)
Setelah semua instalasi dan pengujian selesai, dilakukan komisioning untuk memastikan bahwa seluruh sistem pendinginan bekerja sesuai dengan spesifikasi yang diharapkan. Proses ini melibatkan:
- Pengecekan kinerja keseluruhan sistem HVAC, termasuk distribusi air dingin, pengaturan suhu, serta efisiensi energi.
- Pelatihan singkat untuk tim pemeliharaan mengenai cara mengoperasikan dan merawat sistem pipa CHWS/CHWR dengan benar.
Setelah komisioning selesai, sistem siap untuk dioperasikan secara penuh.
Manfaat dari Instalasi Pipa CHWS/CHWR yang Efisien:
- Efisiensi Energi: Sistem perpipaan yang terdesain dan terpasang dengan baik membantu mendistribusikan air dingin secara lebih efisien, sehingga mengurangi beban kerja chiller dan menghemat konsumsi energi.
- Keandalan Sistem Pendingin: Dengan pemasangan yang tepat, risiko kebocoran dan kerusakan dapat diminimalisir, sehingga sistem HVAC dapat bekerja secara handal dalam jangka panjang.
- Kenyamanan Penghuni: Distribusi air dingin yang merata dan konsisten ke seluruh bagian bangunan memastikan kenyamanan penghuni atau pengguna fasilitas.
- Pemeliharaan Mudah: Instalasi pipa yang tepat juga memudahkan pemeliharaan rutin dan perbaikan di masa depan, yang membantu memperpanjang masa pakai sistem.
Kapan Instalasi Pipa CHWS/CHWR Diperlukan?
- Pada Pembangunan Baru: Saat membangun gedung baru yang memerlukan sistem HVAC sentral, instalasi pipa CHWS/CHWR adalah langkah penting dalam desain dan implementasi sistem pendingin.
- Penggantian Sistem Lama: Jika sistem pipa yang ada sudah tidak efisien, sering mengalami kebocoran, atau tidak mampu memenuhi kebutuhan pendinginan, instalasi pipa baru mungkin diperlukan.
- Ekspansi Bangunan: Ketika bangunan diperluas atau direnovasi, instalasi pipa tambahan mungkin diperlukan untuk memastikan seluruh area bangunan mendapatkan distribusi air dingin yang cukup.
Kesimpulan
Layanan Instalasi Pipa CHWS/CHWR adalah bagian integral dari sistem pendingin sentral pada bangunan komersial dan industri. Proses ini melibatkan perencanaan yang matang, pemilihan material yang tepat, serta pemasangan dan pengujian yang teliti untuk memastikan sistem HVAC berfungsi dengan efisien dan handal. Dengan pipa yang dipasang dengan benar, distribusi air dingin akan berjalan lancar, mendukung kenyamanan penghuni, dan mengoptimalkan efisiensi energi bangunan.
